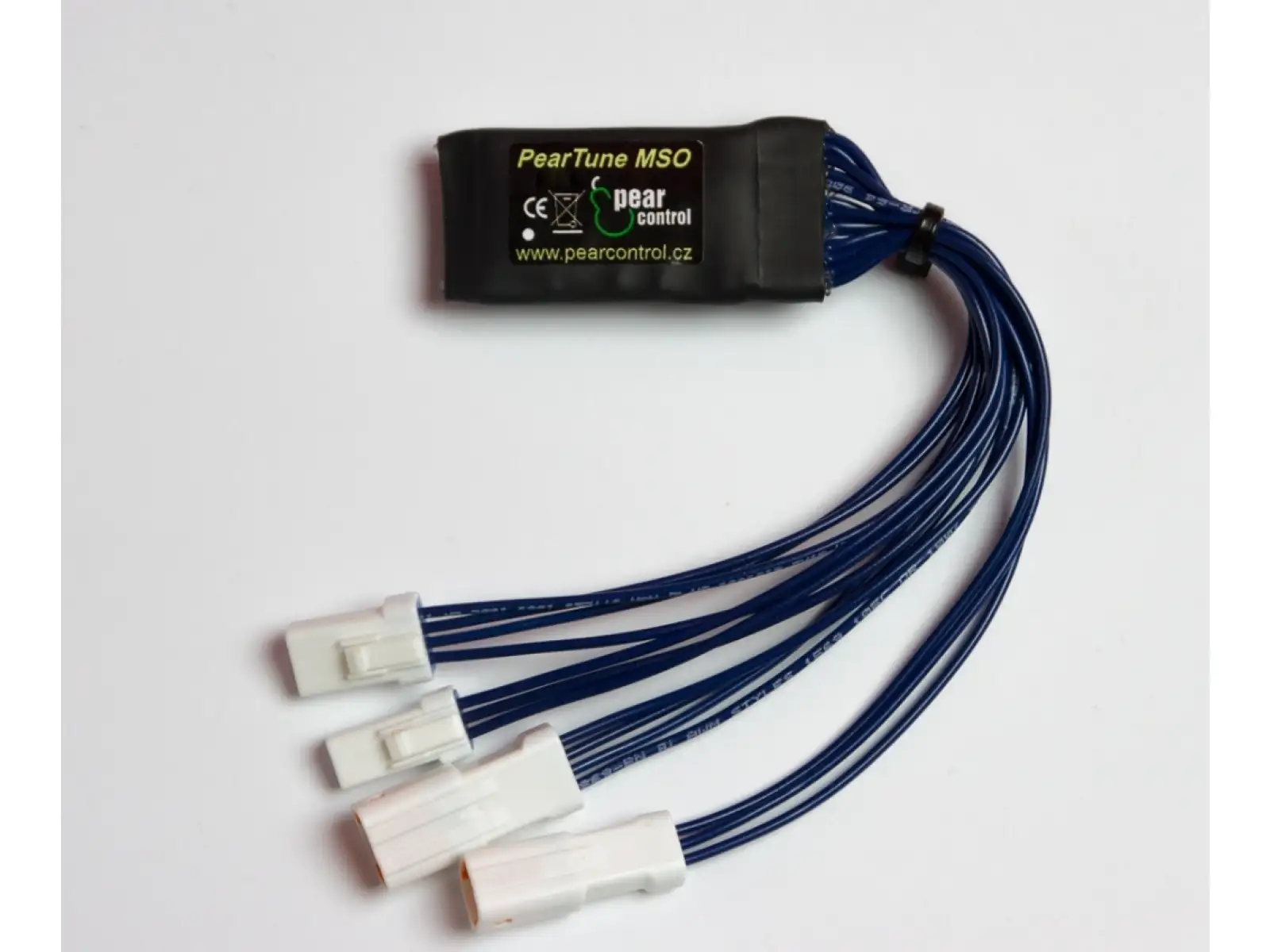

Pear Tune čip do elektrobicykla MSO 3.0 Yamaha Still On

Popis

PearTune MSO Yamaha Still On sa jednoducho integruje do systému elektrobicykla pomocou kompatibilných originálnych konektorov.

Zariadenie nie je potrebné nastavovať ani používať diagnostiku pri inštalácii – všetko prebieha automaticky a prispôsobí sa konkrétnemu elektrobicyklu.

PearTune je zapojený medzi senzor tachometra a jednotku motora a medzi displej a jednotku motora. Napájaný je z displeja. Všetky údaje ako aktuálna, priemerná a maximálna rýchlosť alebo prejdená vzdialenosť zostávajú presne zobrazené.

Hlavnou výhodou je, že po inštalácii už nie je obmedzená maximálna rýchlosť elektrobicykla – tú určuje iba frekvencia šliapania.

Kompatibilný s elektrobicyklami s pohonom so stredovým motorom Yamaha PW Drive.

Inštalácia

① Odstrániť plastový kryt stredového motora zospodu. Pod krytom sa nachádzajú tri skrutky INBUS. Dve z nich bližšie k prednému kolesu uvoľniť a sklopiť motor smerom dozadu. Konektory a káble sú umiestnené pod motorom.

② Rozpojiť štvorpólový konektor medzi displejom a telom motora a trojpólový konektor medzi senzorom tachometra a telom motora.

③ Všetky štyri príslušné konektory na MSO zapojiť do uvoľnených príslušných konektorov na elektrobicykli. Všetky konektory sú opatrené zámkami zabraňujúcimi ich nesprávne zapojenie.

④ Umiestniť MSO do vhodnej polohy a prípadne použiť na kabeláž elektrikárske sťahovacie pásky. Motor sklopiť späť do pôvodnej polohy a utiahnuť predtým uvoľnené INBUS skrutky. Ďalej namontovať kryt a bicykel je pripravený na testovaciu jazdu.

Rozmery bez káblov: 21 x 40 x 12mm

Rozsah napájacieho napätia: 5 - 15 V

Maximálny odber: 100 mA

Maximálny príkon: 1,5 W

Hmotnosť: max. 30 g

Napätie nikde v zariadení, ani vo vnútri ani na vstupných/výstupných pinoch nepresahuje 20 V

EAN: PT-MSO-3.0-Y2-X
