PearTune MSO Tuning elektrobicykla Yamaha PW-X/SE 2016-2018

Popis

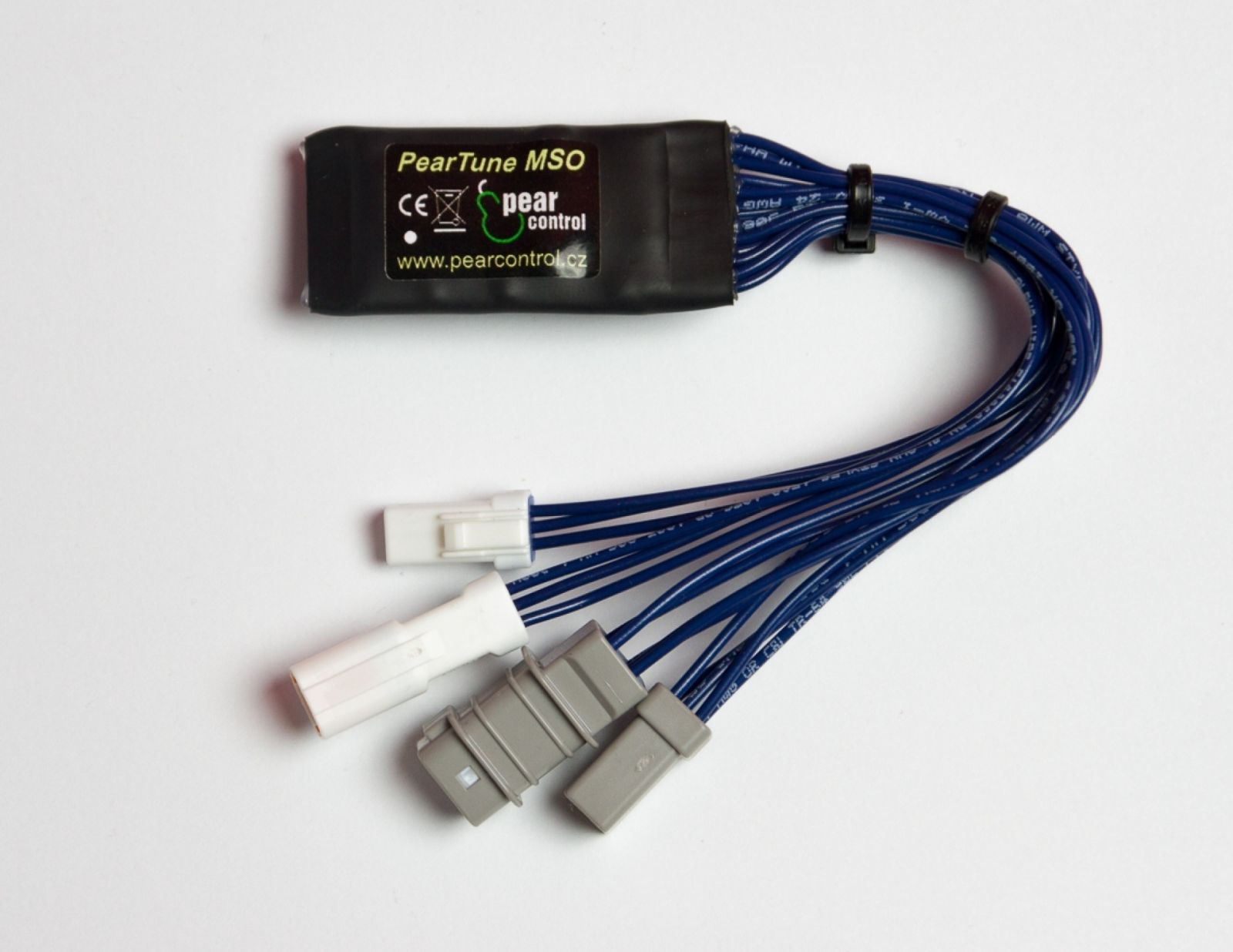

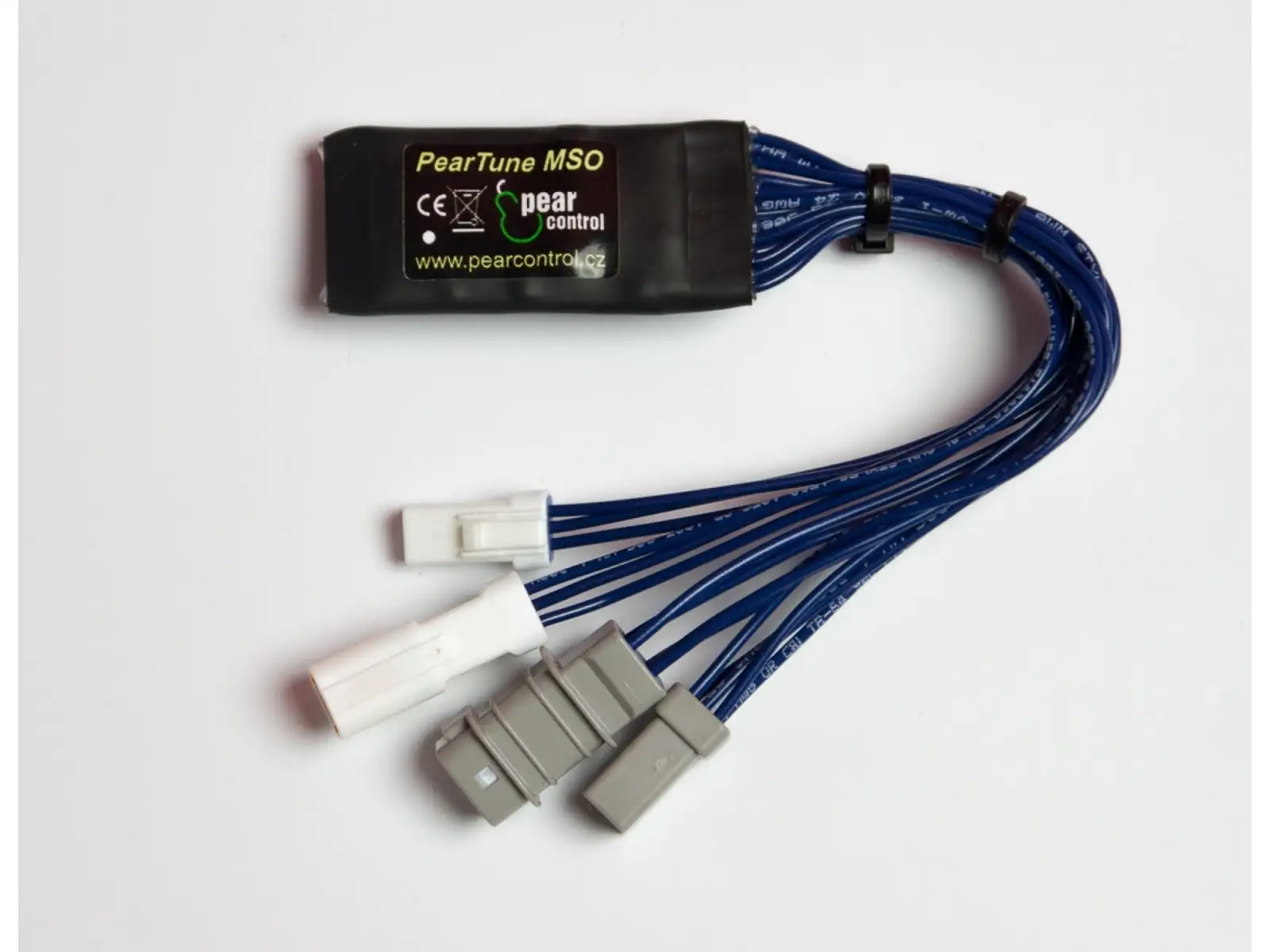

   PearTune sa zapojí do systému elektrobicykla s použitím kompatibilných originálnych konektorov. Zariadenie nie je potrebné nijako nastavovať ani nie je pri inštalácii nutné použitie diagnostiky. Všetka konfigurácia a adaptácia na nastavenie konkrétneho kusu elektrobicykla je zabezpečená automaticky.
   PearTune je zapojené medzi senzor tachometra a jednotku motora a medzi displej a jednotku motora. Ako napájanie sa používa napájanie displeja. Všetky údaje ako je aktuálna, priemerná, maximálna rýchlosť, prejdená vzdialenosť, atď. zostávajú na displeji pravdivo zobrazované.
   Jediný rozdiel je v tom, že od okamihu inštalácie Vy, nie Vaše bicykel, určujete, ako rýchlo pojdete. Maximálna rýchlosť je limitovaná už iba frekvenciou šliapania.

POUŽÍVANIE:

Funkciu PearTune MSO možno kedykoľvek počas jazdy zapnúť alebo vypnúť krátkym stlačením tlačidla pre asistenciu vedenia bicykla (walk button). Funkcia tohto tlačidla zostáva pri dlhšom stlačení nezmenená. Aktivita akcelerátora je zobrazovaná na displeji blikaním indikátora zvoleného stupňa prípomoci a zobrazením hodnoty 9.9 km/h (2.5 km/h) bezprostredne po zapnutí (vypnutí) zariadenia.

PT-MSO-PWX/SE-16/17/18

① Odstrániť plastový kryt stredového pohonu zospodu. Pod krytom sa nachádzajú tri skrutky INBUS. Dva z nich bližšie k prednému kolesu povoliť a vyklopiť motor smerom dozadu. Konektory a káble sú umiestnené pod motorom.

② Rozpojiť päťpólový konektor medzi displejom a telom motora a trojpólový konektor medzi senzorom tachometra a telom motora.

③ Všetky štyri zodpovedajúce konektory na MSO zapojiť do uvoľnených zodpovedajúcich konektorov na elektrobicykli. Všetky konektory sú opatrené zámkami zabraňujúcimi ich nesprávnemu zapojeniu.

④ Umiestniť MSO do vhodnej polohy a prípadne použiť na kabeláž elektrikárske sťahovacie pásky. Motor skloniť späť do pôvodnej polohy a utiahnuť predtým povolené INBUS skrutky. Ďalej namontovať kryt a bicykel je pripravený na testovaciu jazdu.

Technické parametre

Rozmery bez káblov: 21 x 40 x 12mm

Rozsah napájacieho napätia: 5 - 15 V

Maximálny odber: 100 mA

Maximálny príkon: 1.5W

Hmotnosť: max. 30g

Napätie nikde v zariadení, ani vnútri ani na vstupných/výstupných pinoch nepresahuje 20 V

Legislatíva

Výrobca si vyhradzuje právo na zmeny. Tento návod je neoddeliteľnou súčasťou predávaného zariadenia. Zariadenie nie je samostatne funkčným celkom. Používaním zariadenia PearTune MSO sa jeho užívateľ zaväzuje, že bude upravený elektrobicykel používať v súlade s platnou legislatívou danej krajiny a to aj mimo pozemné komunikácie, teda len na vlastnom pozemku alebo na pozemkoch k tomu určených. Užívateľ taktiež berie na vedomie, že prevádzkovanie bicykla mimo vlastný pozemok aj s vypnutým, avšak nainštalovaným zariadením PearTune MSO nemusí byť v súlade s legislatívou. Výrobca a predajca nezaručuje neporušenie záruky elektrobicykla ani nemožnosť poškodenia či zablokovania systému elektrobicykla. Výrobca a predajca sa zriekajú zodpovednosti za akékoľvek škody, či už na zdraví alebo na majetku, spojené s inštaláciou alebo používaním tohto zariadenia.
